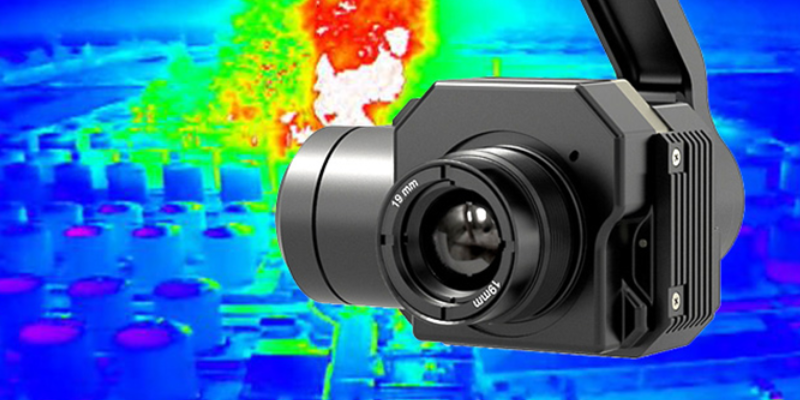

无人机搭载红外热像设备检测技术
建筑外墙红外热像检测是什么?
建筑外墙红外热像检测又称为热像图无损检测(TNDT),是一种非接触的检测手段。利用红外热像对检测部位进行大面积检测,以热图像的形式直接可看到,并进行记录、显示;通过对热图像可进行解析、高精度分析得出检测结论。目前广泛应用于外墙饰面层空鼓检测、屋面及墙体渗漏检测、管道渗漏检测、节能工程质量检测。
红外热成像无损检测主要应用于
与其它无损检测方法相比,红外热成像无损检测具有以下优点:
①资料显示速度快
②红外检测热源及探测器均无需与被检测对象有物理性的接触;
③易于实现现场检测;
④安全,无放射性物质,表面加热升温快 ,对被检测对象不造成破坏;
⑤应用范围广泛,
主要应用:
一、建筑热工缺陷检测,保证建筑物质量

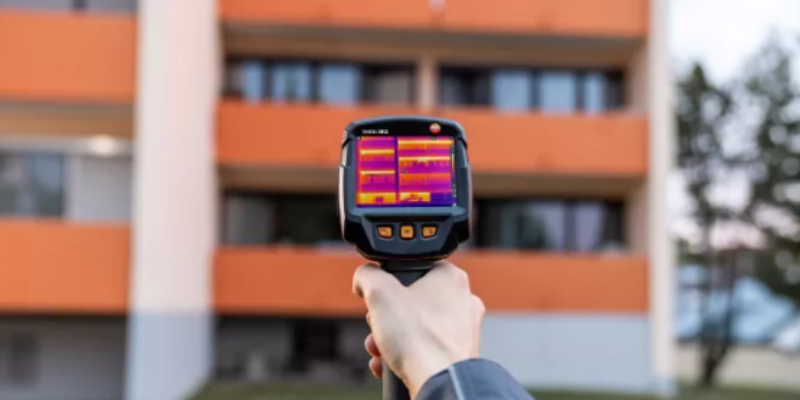

使用红外热像仪检测分析建筑结构缺陷是一个快速有效的方法,一张清晰的热图,可以提供详细的建筑物热信息,可以清楚发现建筑物的热损失状况,潮湿情况以及建筑气密性的状态,除此之外,通过这些信息综合评估建筑的保温效果,检查建筑是否存在缺陷隐患
二、查找定位屋顶泄漏位置
查找屋顶泄漏是红外热像仪在建筑检测中的一个典型应用。年份久远的建筑物,经历日晒雨淋及大气的侵蚀,建筑极易被损伤,其损伤会导致其隔热或保温的效果降低,并产生雨水渗漏等问题。情况严重的会影响人们的居住。红外热像仪以优异的热灵敏度,可清晰显示细微温差,查找并定位泄露点,确保建筑质量。
三、建筑能耗审计评估

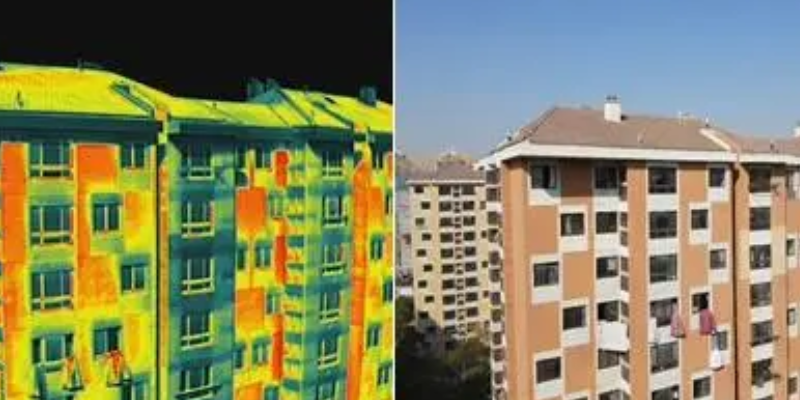

在建筑检测中,红外检测方法是理想快速进行建筑能耗评估的测量方法。红外热像仪具备优异的热灵敏度,提供清晰的红外像图用于分析建筑绝缘缺失,冷热桥缺陷等。红外热像仪可全面反映出由于外墙或门窗而导致的建筑能耗损失,散热器状态及建筑外墙状态检测。红外热像仪可提供高清晰的热图,是一款用于建筑外墙检测及维护的理想工具。
四、检测采暖系统的安装与运行状况
红外热像仪可提供直观而快捷的操作,可快速安全的检测空调通风系统的安装及运行状态。红外热像仪可清晰显示出温度场的分布状态,可一目了然的发现温度异常分布情况,可用于空调通风系统的运行评估。另外,红外热像仪提供最简单的方法用于检测散热器是否存在淤积及堵塞情况。
五、湿气渗漏检测
在建筑中,不是仅有水管破裂才会导致墙体潮湿,由于大气的侵蚀会伤害到建筑的结构,这些有缺陷的结构极易可能产生雨水渗漏问题,如积水不能及时被干燥,则湿气会在墙体内累积。热成像仪可清晰成像建筑表面湿度的分布,查找高湿危险区域,并进行原因排查,避免更大面积的损伤。
无人机以及红外热像仪的使用环境条件应符合下列规定:
(1)环境温度应在-5℃~40℃;
(2)环境湿度应小于90%,待测区域不应有明水;
(3)在晴天、低风速的条件,且风速不宜大于4m/s;
(4)大面积反光装饰面环境下不适宜采用红外热像仪检测设备;
(5)采用红外热像仪检测环境应处于温度变化过程中(升温或降温)。
红外热像仪校准方法
红外热像仪校准的环境条件应符合下列规定:
(1)环境温度应为(23±5)℃,湿度不应大于85%RH;
(2)应满足校准设备和被校准热像仪的适用条件要求;
(3)不应有强环境热辐射。
校准红外热像仪的仪器及设备应符合下列规定:
(1)宜采用铂电阻温度计、热电偶或辐射温度计测量黑体辐射源温度;
(2)黑体辐射源的温度范围应满足被校准热像仪的技术要求。
